概述：重点用能单位能耗在线监测系统建设依据互联网领域“云服务”的思想，融入当今IT领域最先进的云计算技术、大数据技术进行规划建设。建成后将具有良好的扩展性、可靠性、安全性、先进性等特点。系统建设内容包括重点用能单位在线监测系统的系统软硬件建设以及列入采集范围企业的企业端设备部署和数据采集。
主要研发内容：
建设重点用能单位能耗在线监测系统，系统建设按照国家发展改革委环资司和国家节能中心2018年5月4日发布的《重点用能单位能耗在线监测技术规范（试行）第一批》12项规范；
由于原数据采集数据传输使用另一套规范标准，系统数据接口需要兼容新旧两种规范，自适应新旧标准。
对于使用GB/T 29873-2013标准的企业，在省平台端建设重点用能单位企业端系统，提供企业基础信息、通信变量、上报指标等内容配置功能。
建立对应关系，将原平台数据库中的数据导入新建系统数据库，包括企业信息、计量器具信息、通信变量等基础信息和历年采集数据等内容。实现平台与平台间的平滑切换。
建立与国家平台数据交互的接口，实现数据与国家平台对接。

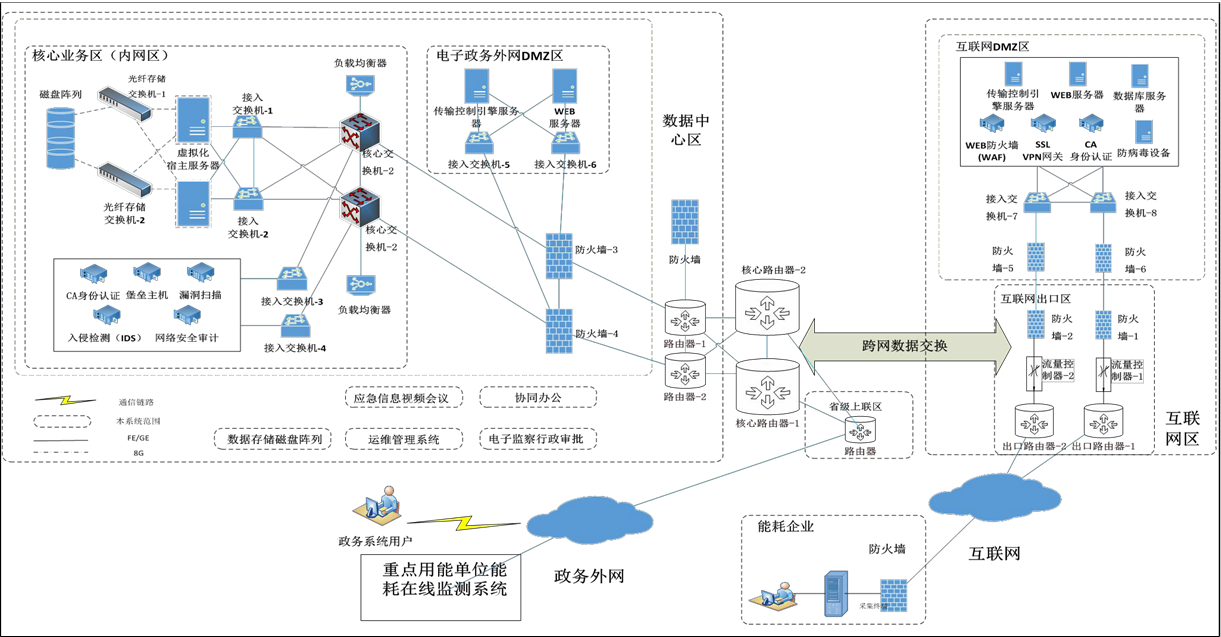

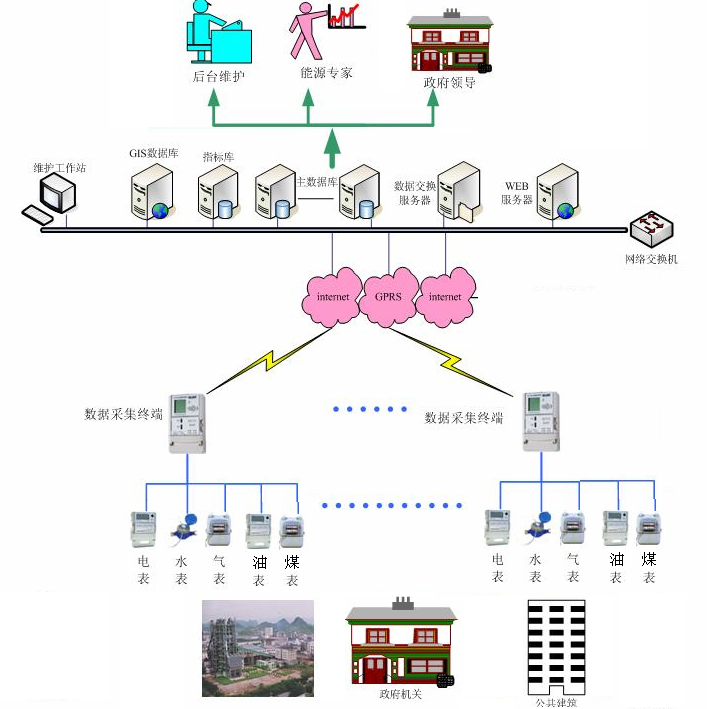

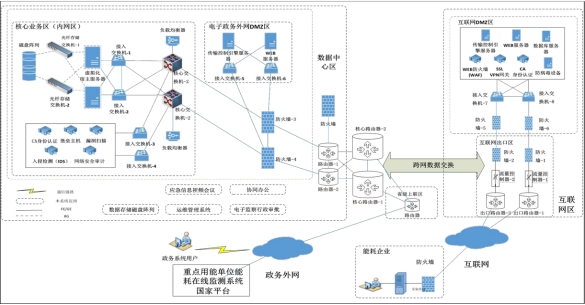

网络架构
（1）平台监测指挥中心
利用现有的平台监测指挥中心。
（2）基础软硬件
重点用能单位能耗在线监测系统硬件设备将部署于政务云平台，该机房等保要求已经能够满足本工程建设需求。
平台建设所需基础软硬件主要包括平台网络设备、服务器设备、存储设备、安全设备、企业终端设备等硬件，以及相应的系统软件、应用软件、中间件软件等。系统建设将依据互联网领域“云服务”的思想，融入当今IT领域最先进的云计算技术、大数据技术进行规划建设。系统数据中心负责提供基础设施能力，包括网络、安全访问控制策略、数据传输安全通道、大数据存储等，同时承载能耗在线监测系统平台的主要核心部件。其主体网络结构采用冗余设计方法确保整体网络具有较高的可靠性和稳定性。
重点用能单位能耗在线监测系统建设按照等保二级进行，系统通过接入政务外网实现与国家重点用能单位能耗在线监管平台数据中心、政务系统其他用户的连接；通过接入互联网实现与能耗企业或机构相连接。
（1）能耗在线监测平台
负责采集本省范围内能耗企业真实的一线数据，为政府节能形式分析和预警调控提供及时准确的数据支持，是能耗监测系统的省级核心区域。
平台主要分为三个区域：互联网DMZ区、政务外网DMZ区和核心业务区；其中互联网DMZ区提供系统面向互联网的服务，核心业务区提供系统的核心应用业务，通过政务外网DMZ区实现区域间数据交互。
平台通过接入政务外网实现与国家数据中心、省级层面的系统用户的连接；通过接入互联网实现与能耗企业的连接。
（2）能耗企业平台终端
1)能耗企业各能耗企业通过企业监测终端设备实现内部能源信息数据的采集和处理，经互联网将数据同时上传至国家和省级数据中心。能耗企业均在本地互联网出口方向部署防火墙等安全设备实现安全防护。
2)系统用户
能耗企业用户通过互联网在其权限内访问归属省级数据中心。
逻辑架构
重点用能单位能耗在线监测系统是一个能够长期可靠运行，并且能够不断持续完善的系统，从而保证在其生命周期内，不断扩展接入不同行业中的用能单位的能耗监测数据，最终达到对省主要用能单位能耗数据的全面在线监测。为达到上述要求，系统采用良好的框架结构，保证系统的各种业务与软件要素接口界面清晰，能够有效配合，支撑系统的应用功能，满足客户要求，同时系统具备良好的可维护性和扩展性。
自下而上，企业机构的能源数据经历源数据采集、接入、存储、处理、分析、展现等多个过程，保证最终用户对能源数据的充分利用。同时在数据的整个周期中，规范标准体系、信息安全体系基于设计良好的基础设施，保障着系统的统一和数据的安全。
1）企业源数据
重点用能单位的能耗监测数据通过数据采集点汇集接入到单位端系统，单位端系统对采集接入的数据进行效验整合，并按照标准编码要求，进行编码与HTTPS加密，上传重点用能单位能耗在线监测系统数据中心，对于重点用能单位，其能耗在线监测数据同时传到重点用能单位能耗在线监测系统国家平台。
2）数据汇聚
数据汇聚层采用基于软件平台技术，端系统上传的能耗数据通过接入传输管理平台进入系统平台，所有的能耗单位和重点用能单位能耗在线监测系统采用CA安全认证，可以保证数据安全可靠接收。
数据接入传输平台主要为重点用能单位能耗在线监测系统中心侧提供数据接入传输汇聚服务，系统端设备在现场采集、汇总、处理各类能耗数据，通过数据接入传输管理平台传输到重点用能单位能耗在线监测系统（对于重点用能单位，其能耗同时要上传到能耗在线监测系统中央节点），并将数据存入平台数据库。平台同时采用CA安全认证对数据加密传输、数据故障恢复。
数据接入传输平台主要解决：
Ø 端设备与平台之间的数据传输汇聚；
Ø 实现用能单位数据路由分发；
Ø 对于国家节能中心能耗在线监测系统，相关数据能与国家节点数据实现互为备份及恢复。
3）数据层
在一个给定的应用领域中，所有实体及实体之间联系的集合构成一个关系数据库。在重点用能单位能耗在线监测系统中，数据库主要负责保存企业和用能单位上传的实时能耗源数据、企业基本信息、采集器基本信息、能耗统计数据、分析数据、展示数据等的存储。
4）应用支撑
为了使应用层的软件更面向业务，并保证系统的可拓展性，需要将应用软件的非业务功能最大限度剥离出来并由平台软件实现，使应用软件功能更轻量级组件化，能够在平台上分布式灵活部署，满足系统高可用性，资源复用性，信息共享性，系统易于维护升级，软件系统易于运维等基础性支撑平台。
本系统的应用软件支撑平台包括如下部分：
-SOA分布式服务平台：提高软件的高可用性，信息共享，系统的可靠性与应用部署灵活性，使应用软件开发更加模块化，组件化。
-统一权限管理与应用框架平台：SOA架构上的应用软件端模块通过统一权限管理模块配置资源装配到平台系统应用框架上，实现客户端应用组件能够灵活配置化。这种灵活配置化，还直接影响到应用系统的用户访问权限控制，不同权限的用户访问应用系统时，可以根据权限配置只访问允许访问的应用功能与允许的数据资源。

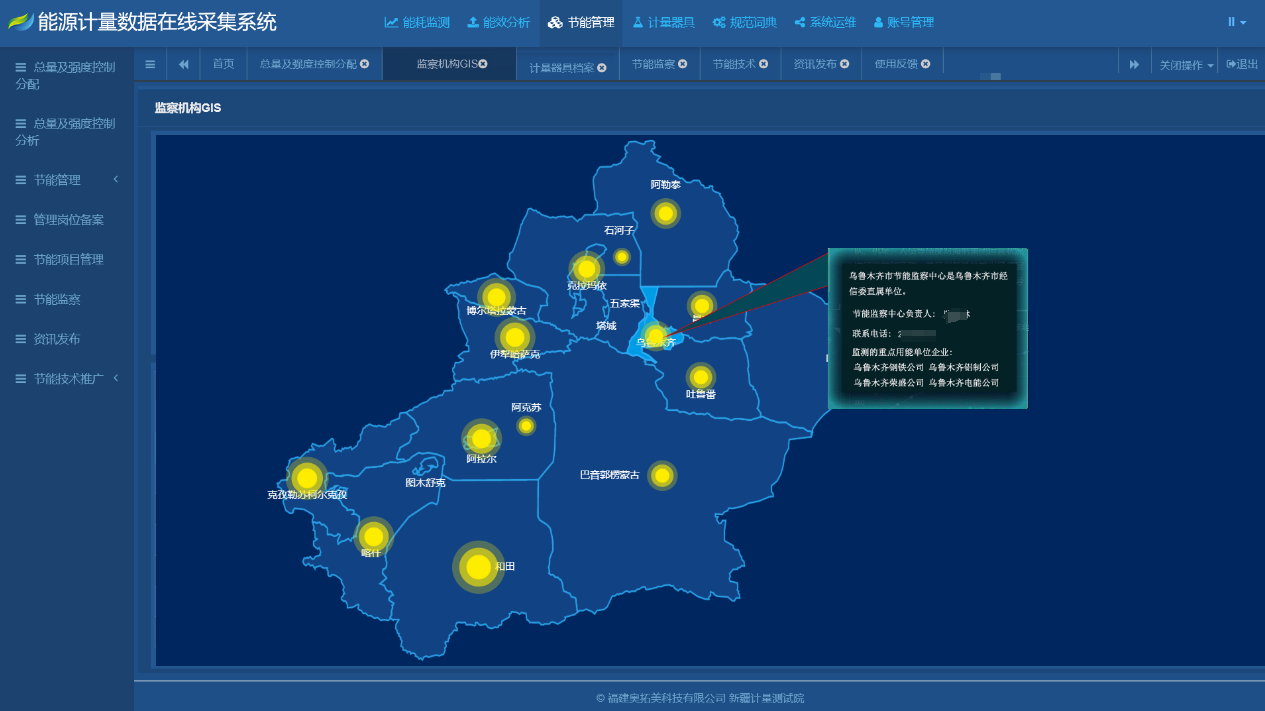

-GIS中间件：提供地理信息管理功能，展示能耗（节能）信息在不同地区的分布情况。
-BI中间件：用于灵活定制各种报表，提供不同层面的技术工具，最常见的是报表建模与报表数据展现形式系统工具。
5）业务应用
重点用能单位能耗在线监测系统的各类用户通过业务应用的界面使用本系统。
6）IT基础设施
基础设施包括云节点机房设施、网络设备与网络、服务器、存储设备、操作系统、数据库等硬件与基础软件要素，是能耗在线监测系统软件运行的基本环境；
虚拟化平台：为了充分发挥数据中心服务器潜力，充分并灵活利用资源，服务器资源采用虚拟化技术来实现；
资源管理系统：资源管理系统用于监视管理分布在广域网中的企业端设备，实现端设备的注册管理，在线运行状态监视等功能；
网络与应用监管系统：网络与应用监管系统用于监视数据中心的服务器、交换机、路由器等基础设施，并可监视运行在服务器中的重要应用进程。
7）标准规范
为了保证个地方能耗监管系统建设的统一性，可持续性发展，需要技术标准规范做技术指导。
8）信息安全防护体系
信息安全防护体系贯穿系统建设各个层次。安全体系建设包括物理安全、网络及系统安全、应用及数据安全和安全管理几个方面，系统通过建设从物理层到应用层的整体安全防御体系，保障系统稳定、可靠、安全地运行。
核心技术：
1、基础支撑技术
基础支撑应用以B/S方式实现对监测模型、组织机构、人员权限等各类系统参数的配置和管理、感知采集终端设备状态以及设备运行监控管理，形成系统运行所需的各类基础模型数据和监测相关的基础数据。通过提供组件采集管理、组件安全管理以及服务管理，为上层提供可插拔的服务组件运行容器。
2、自动数据采集技术
通过监控硬件设备与监测系统的并联和数据传输技术，实现监测终端实时采集各项对应的能源参数、能源计量数据。
3、自动分析生成用能单位能源计量数据库技术。
通过系统编码程序，将采集到的各类能耗数据进行转换、整合，形成统一标准的能耗数据并传输进能源计量数据库进行统一存储和管理。
4、数据库定向抓取数据技术。
利用自主定向抓取数据技术，精确高效的从数据库中抓取采集到的对应能耗数据。
5、对能源数据的实时管控和统计分析技术。
通过对多源数据进行统一的存储和管理，并基于此进行数据的检索、分析、校验，评估，来满足重点用能单位对能源、能耗统计监测的需求。
主要功能：

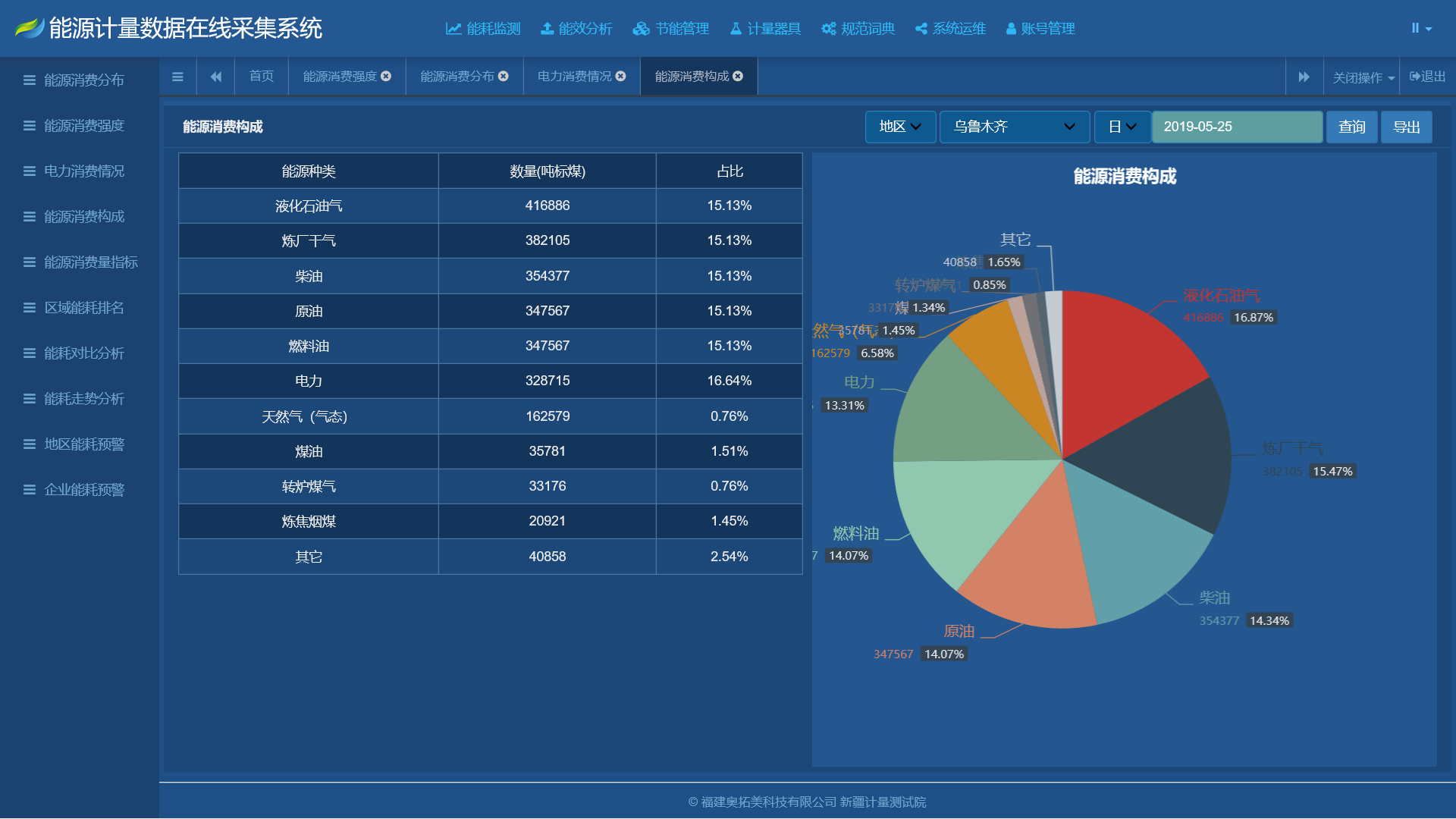

1、能耗监测：能源消费强度、能源消费分布、能源消费构成、区域能耗排名、能源消费量指标对比、能耗对比及走势分析。

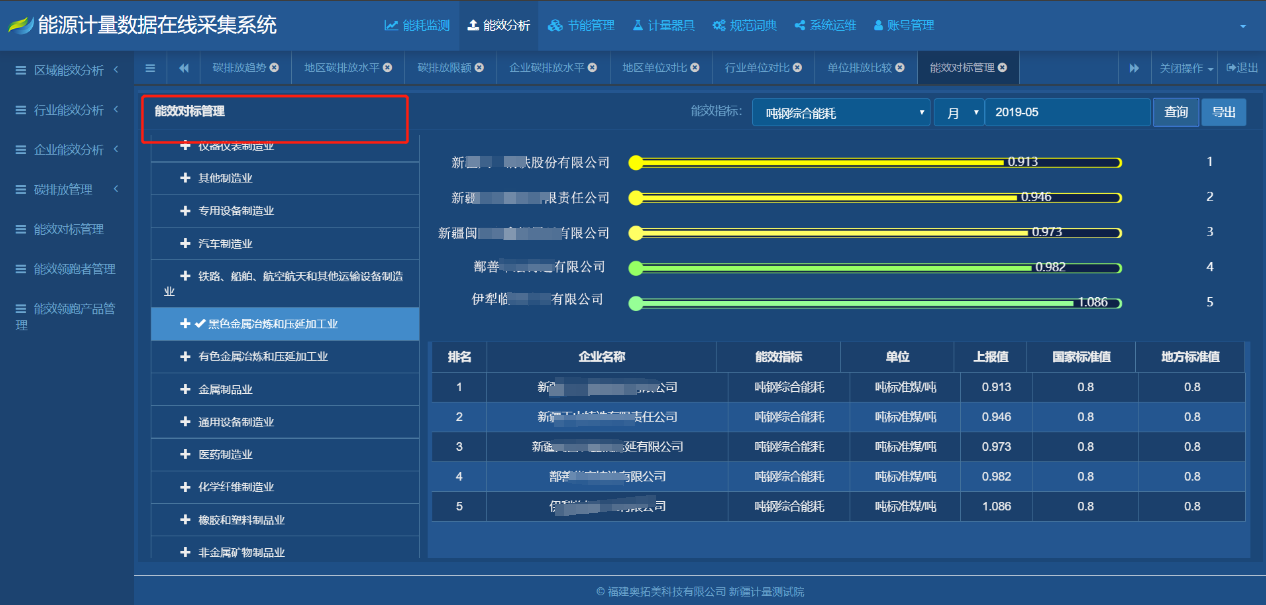

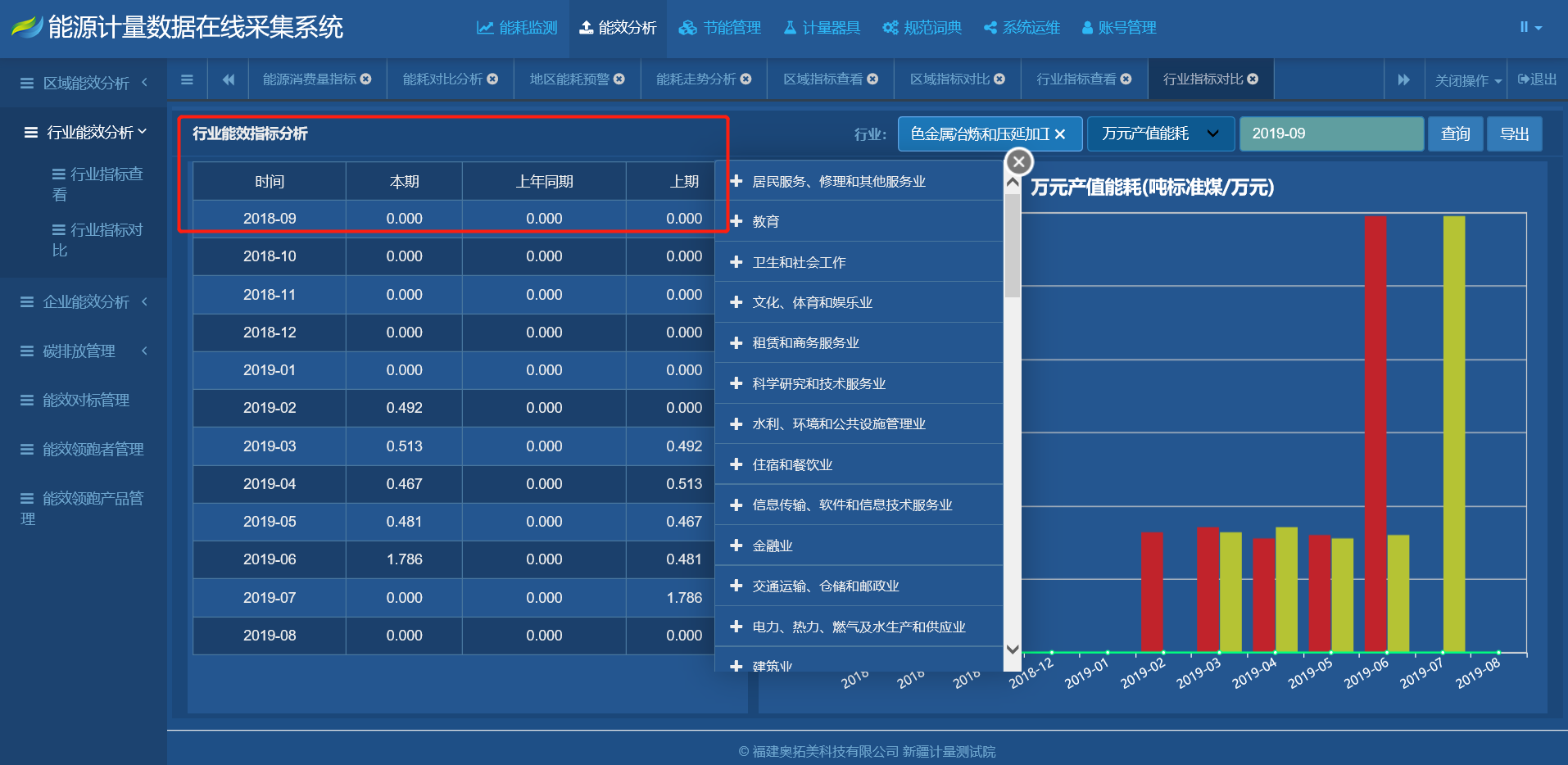

2、能效分析：区域能效分析、行业能效分析、企业能效分析、能效对标管理、区域能效评价、绩效领跑者管理。
3、节能管理：总量及强度控制分配、总量及强度控制分析、节能目标考核、节能项目管理、节能监察、节能技术推广。
4、计量管理：计量器具档案、计量器具网络图、生产工艺流程图。

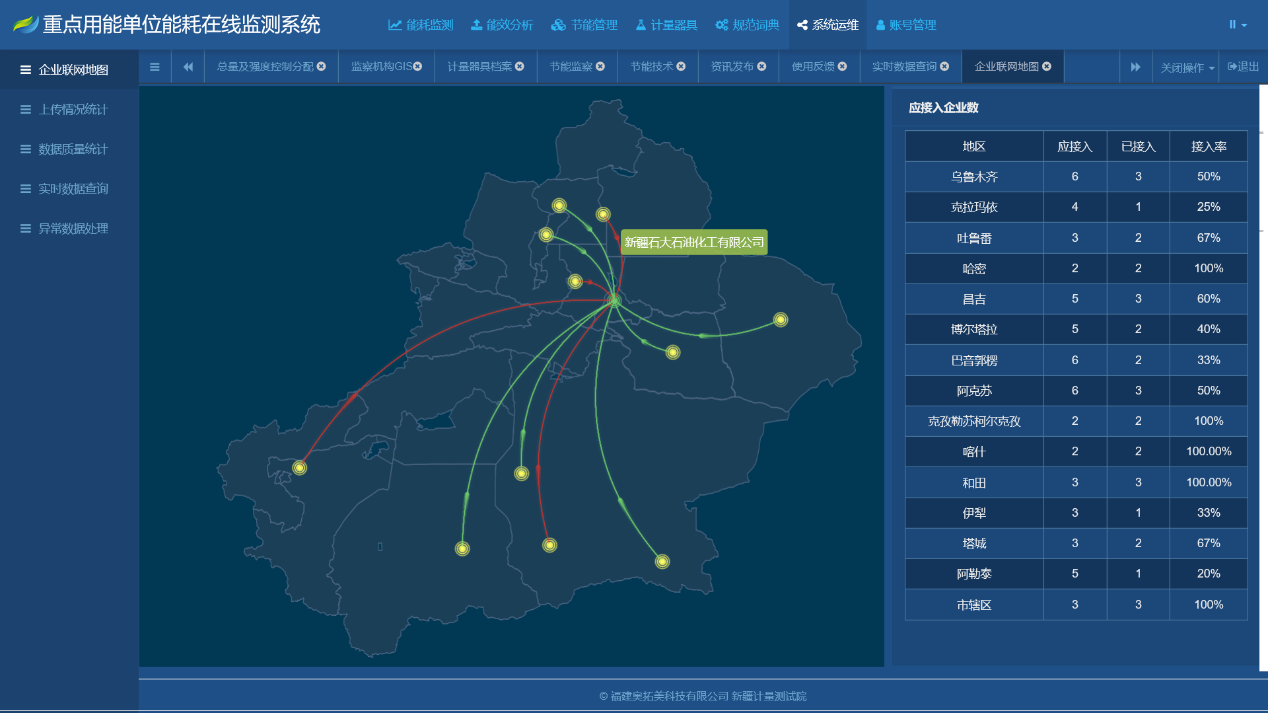

5、运维管理：企业联网地图、采集终端监测、上传情况统计、数据质量统计、实时数据查看。
6、用能单位子系统：能耗监测、能效分析、节能考核、采集管理、数据质量管理、各类政策法规、培训学习。
7、公众子系统：信息公示、政策法规、标准规范、专家咨询、新闻动态、节能技术产品推广。

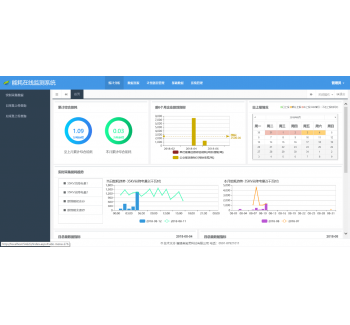

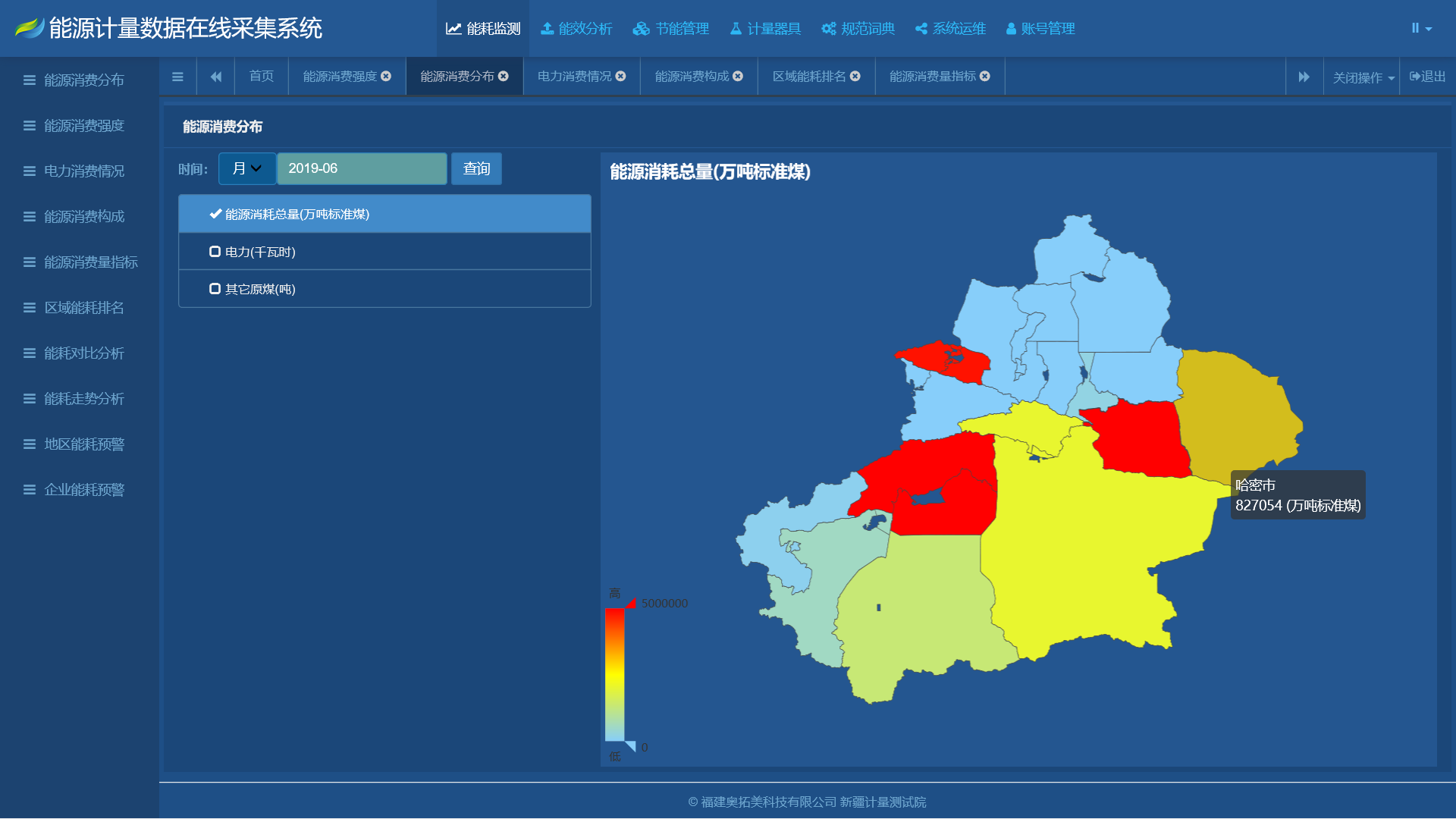

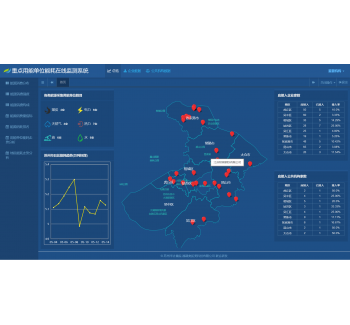

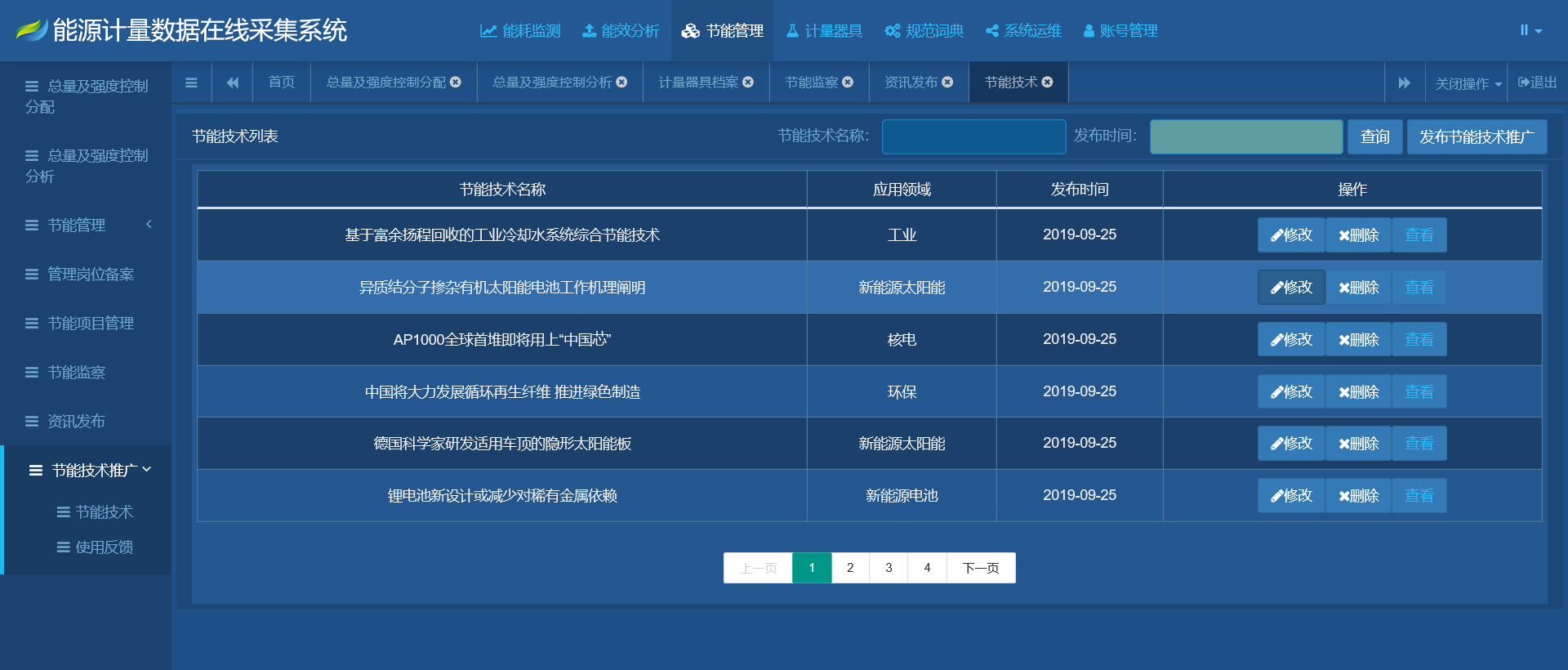

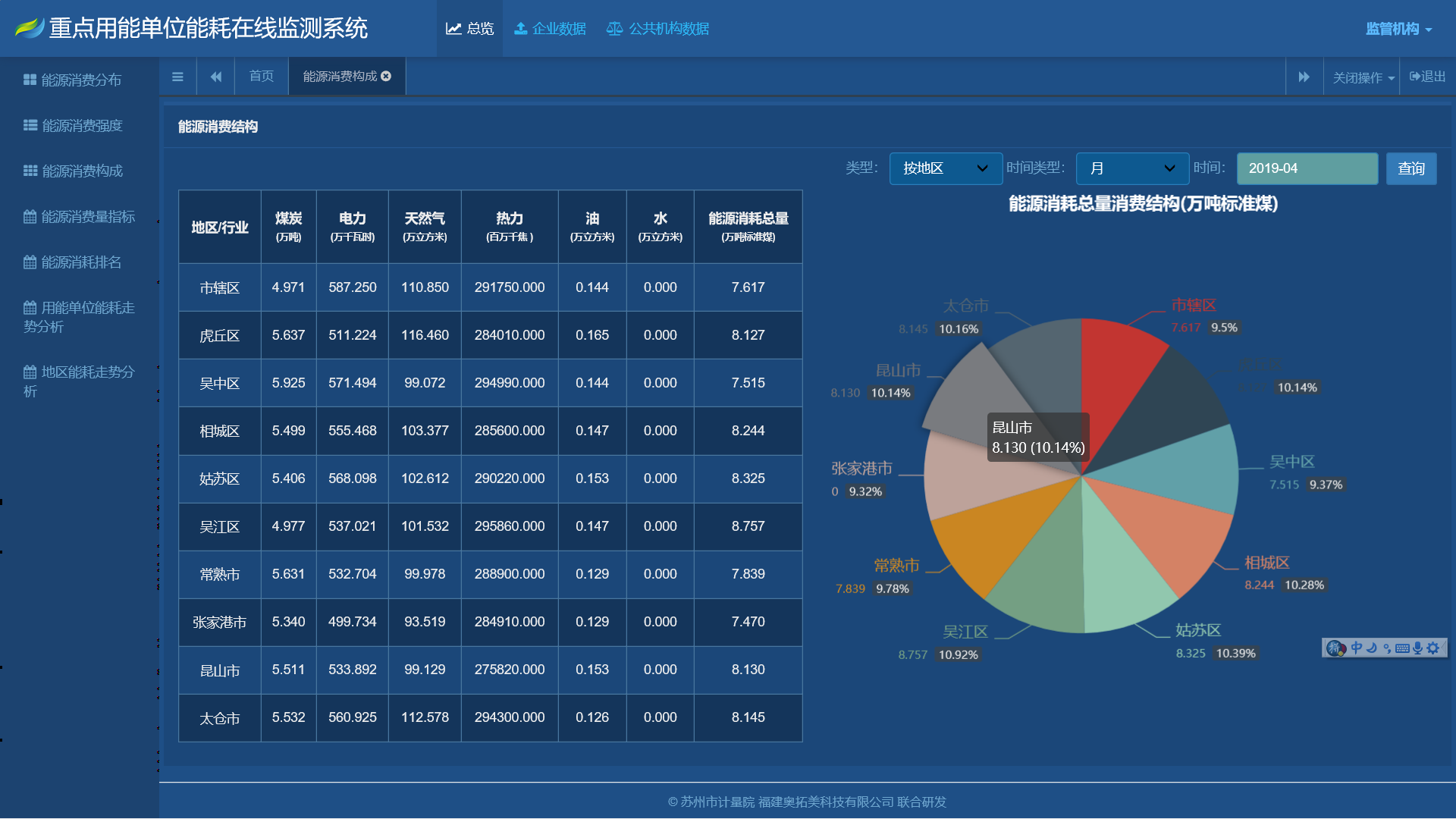

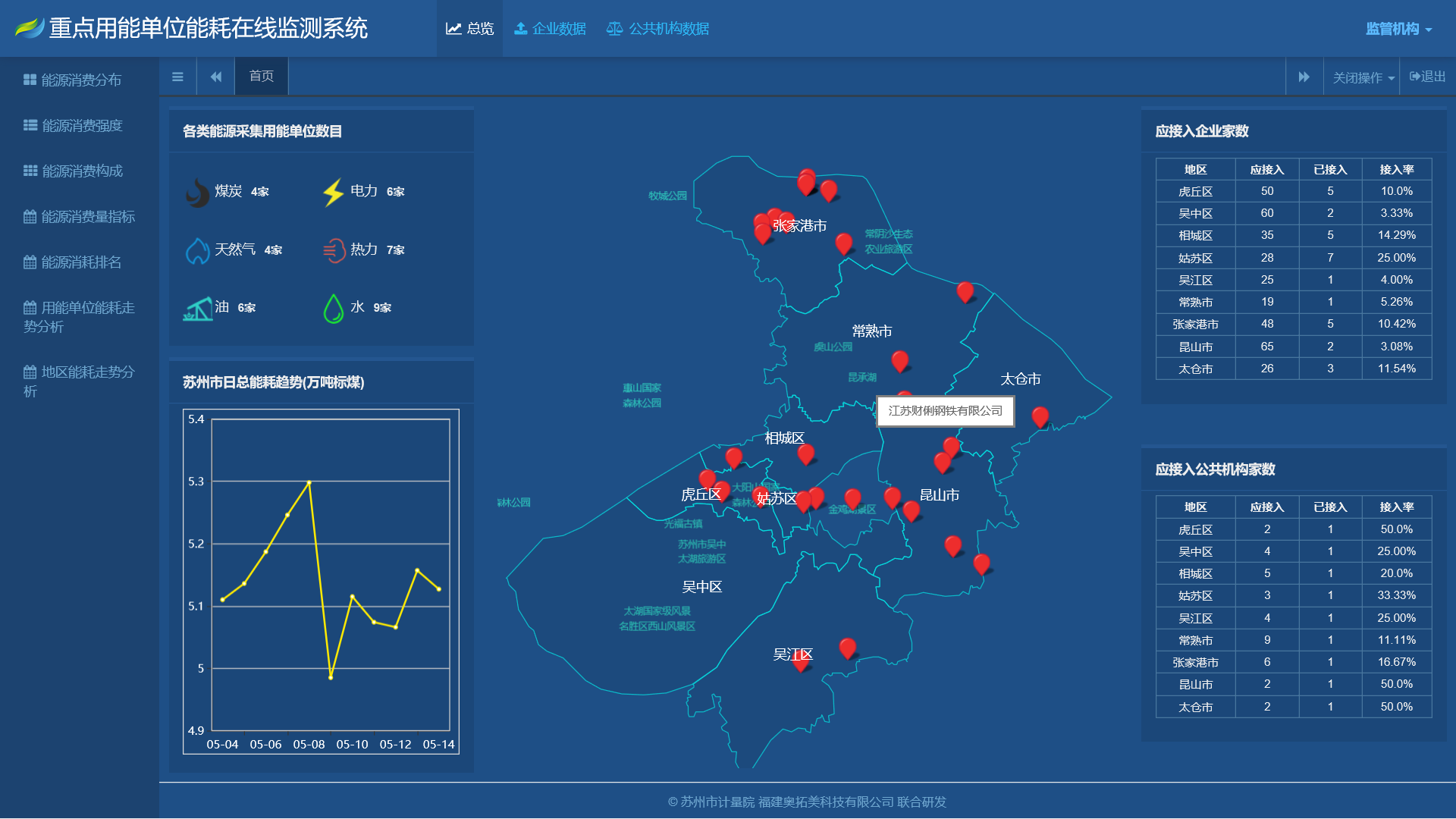

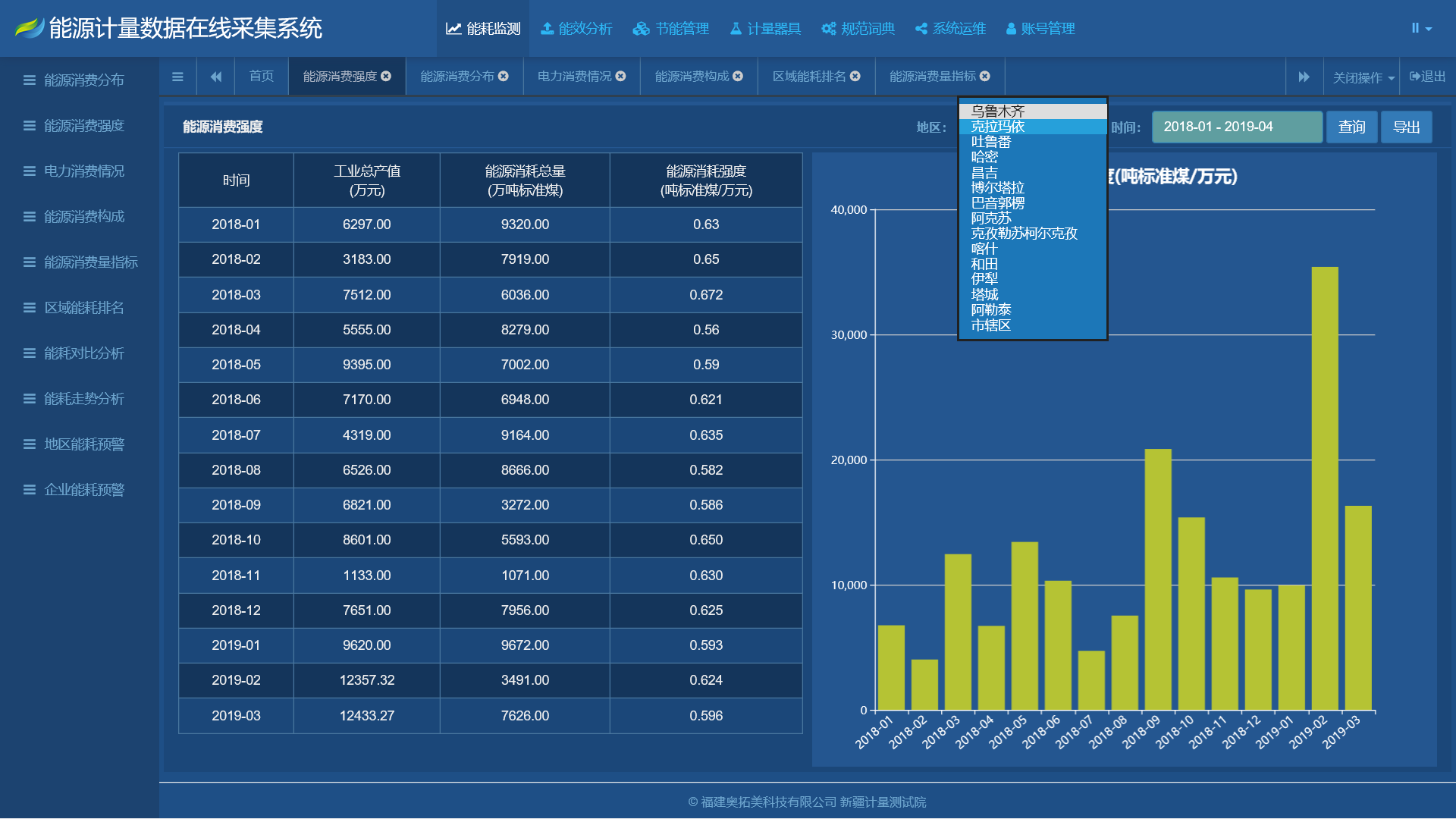

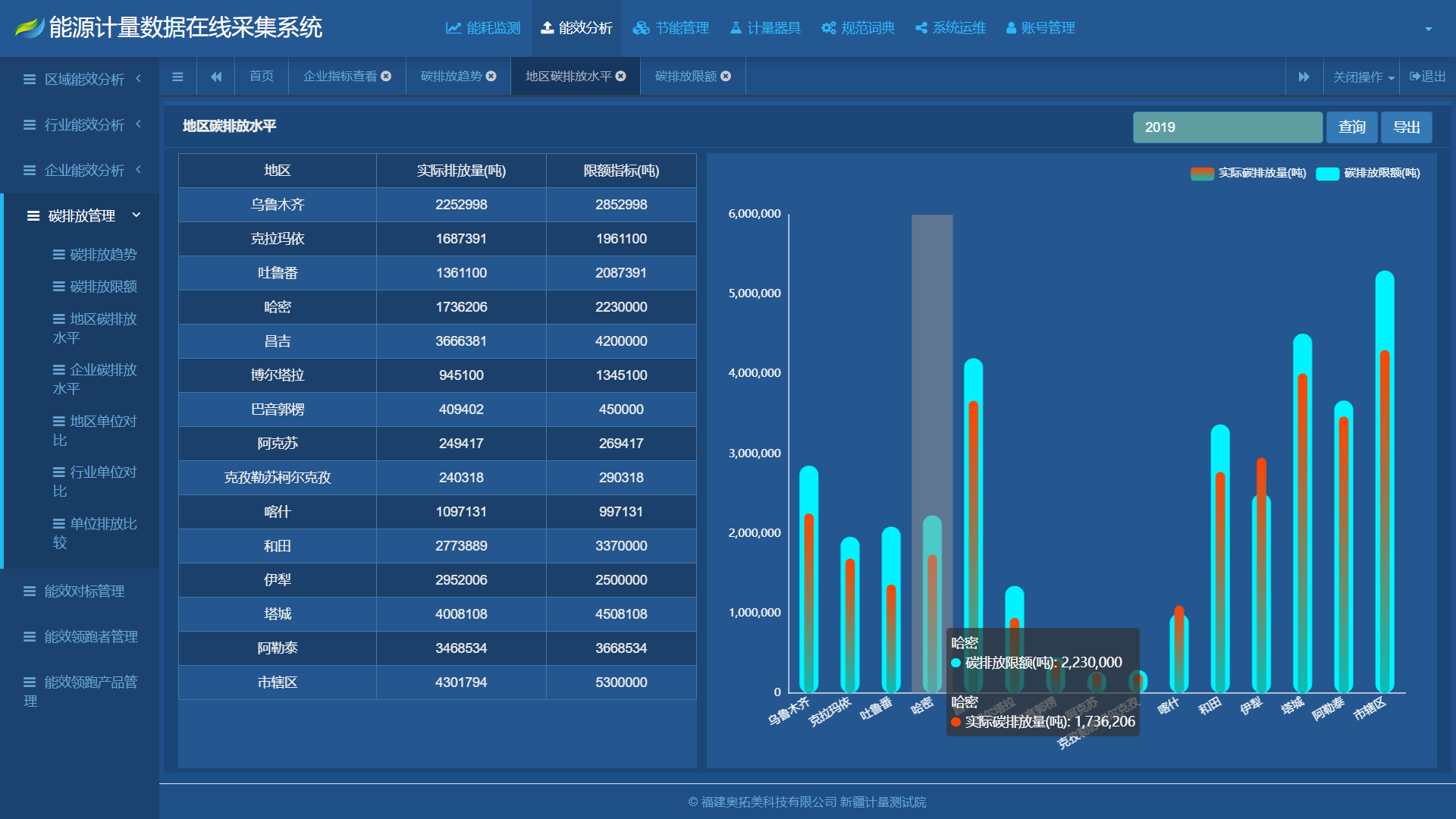

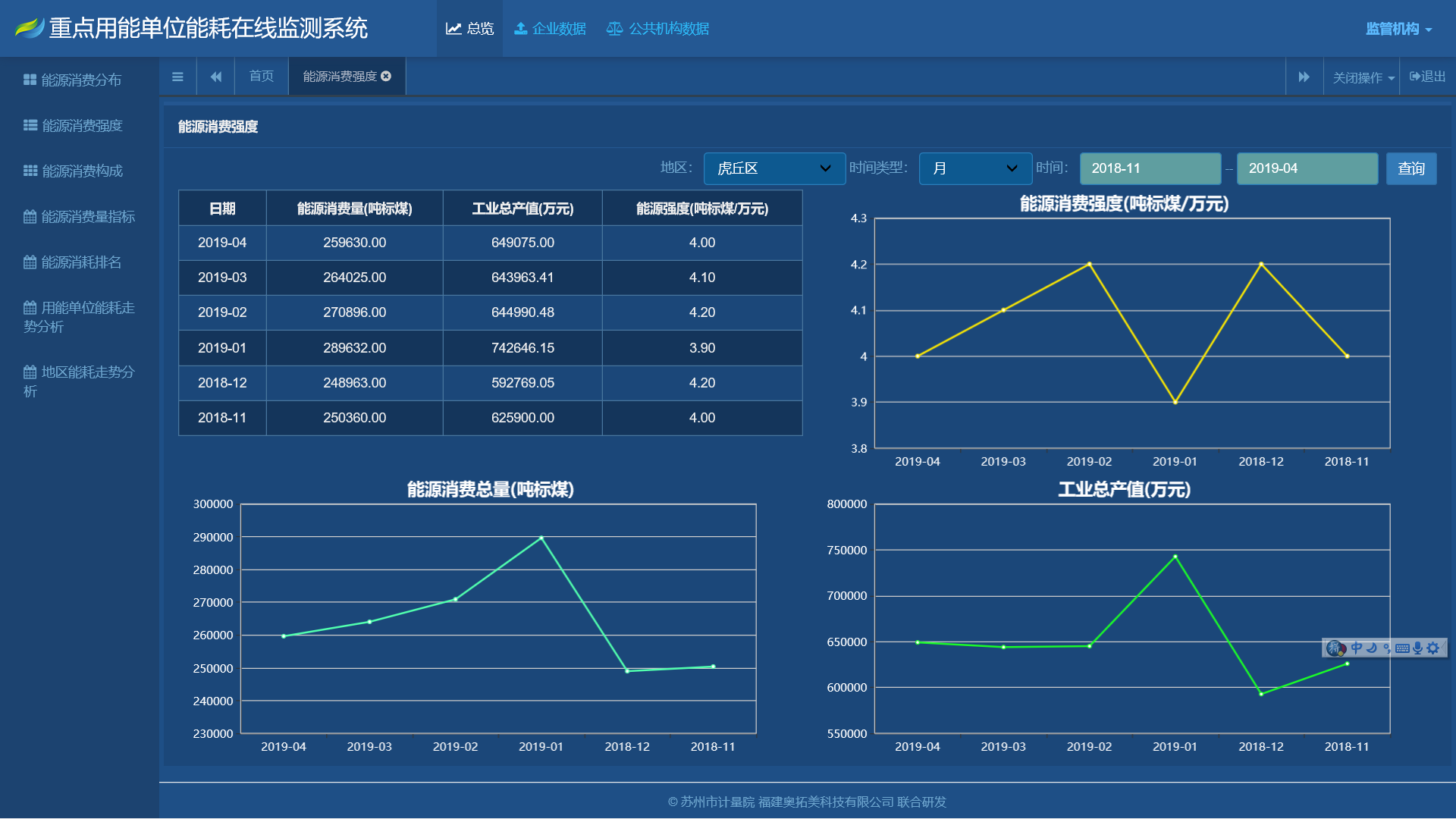

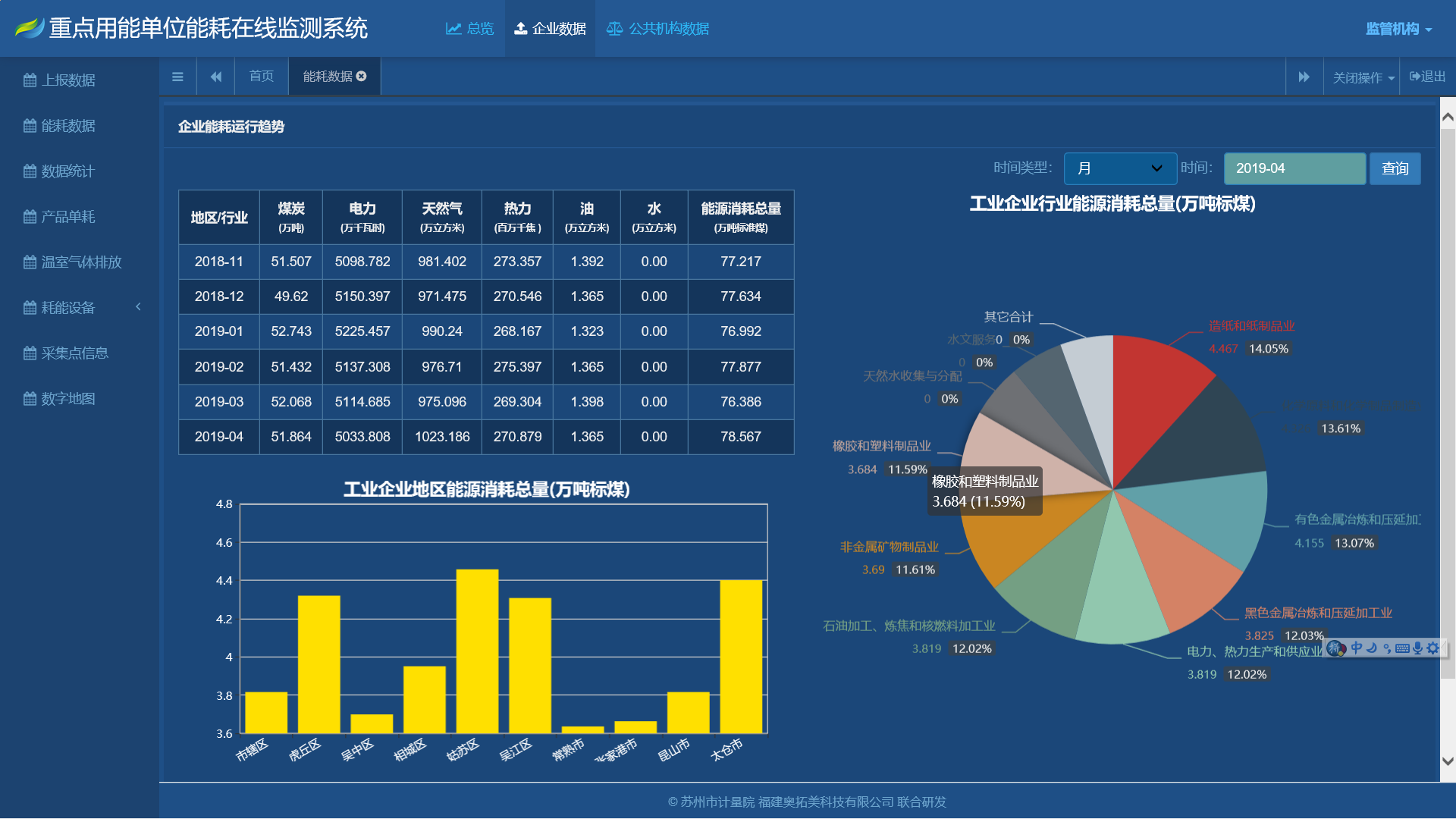

系统展示：
