能源管理系统解决方案

1 建设内容

利用移动互联网技术、计算机软件技术、数据协议通讯技术、数据挖掘技术等相关的专业技术，建立一套高效、稳定的能源信息化管理系统。针对企业的水、电、气（压缩空气）等各能源品种的能耗数据实现三级计量数据采集，并对能耗数据进行统计分析，实现动态监测、能效对标、综合统计、对比分析、成本分析、能耗报警等功能，让企业管理者、决策者能够快速的了解企业的能耗信息、掌握企业的能耗成本，为企业合理计划和利用能源，降低企业的能源消耗，提高经济效益提供真实可靠的数据依据。

系统建成后，通过新的能源管理模式的运行和生产管理系统统一调度，应达到保证能源生产系统安全稳定、经济平衡和提高劳动生产率的目标：

1）整合企业现有能源管理资源，优化和建立能源集中管控模式；

2）建立企业的生产工艺和能源数据采集和处理系统，为产供销一体化提供数据准确、全面和实时的数据平台；

3）提高能源系统的计量和技术装备水平，完善企业的计量、能耗指标考核及评价体系；

4）通过能源管理中心统一调度，实现在线能源生产全过程监测和能源调度、优化平衡，能源管理一体化运行。建立安全、稳定、经济、高效的能源管理系统；

5）实现节能降耗、提高劳动生产率的目标。

2 建设范围

能源管理中心系统数据采集主要涉及供配电系统、供给水系统、供气（压缩空气）系统的数据及产品生产工艺过程，从能源的生产或接收开始直到能源全部利用为止的整个过程能耗数据。

1） 采用分散控制、综合监控、集中管理的模式，实现对全厂能源计量系统、变配电系统、水系统、空压系统的综合监控管理自动化、合理化；系统结构清晰，网络层次分明。

2） 可靠性：系统设计遵循可靠性优先的原则，关键设备选用国内外知名品牌产品，骨干网络选用光纤环网，保证系统具备长期和稳定工作能力。对目前不足备光纤通信的站点，辅助采用无线通信的方式，保证了系统的柔性接入。

3） 先进性：采用先进技术和主流控制元件、产品和成熟的总线技术，控制功能完善，达到适应技术持续发展需求。

4） 兼容性：能支持常用自控设备和通讯接口、通讯协议。

5） 可扩展性：根据矿业生产的特点，系统不需具备很强的扩展性。本工程必需着眼于生产基地持续建设和未来发展，设计时要考虑系统的扩充和升级能力。

2 系统架构

针对企业能源管理系统目前状况和需求，需对全厂各工艺子系统进行综合监控，以提高能源动力系统的运行质量、效率、安全性、技术和管理水平；并对消耗的电、水、气等进行计量统计，通过综合分析、换算，计算出产品的单位产量生产能耗和单位产量综合能耗等各种能源信息，为企业节能、降低成本提供决策依据，完成企业对标要求。能源监控管理系统需综合运用了计算机技术、网络技术、现代通信技术、智能测控技术、自动控制技术等领域的最新成果，根据变配电、供水、空压机系统等公用设备的自身特点，对其进行远程实时监控，采集设备的运行参数，监测和处理故障，记录和处理相关数据，计量相关的能源消耗与产出，提高设备可靠性和维护效率，减少维护人员的工作量。

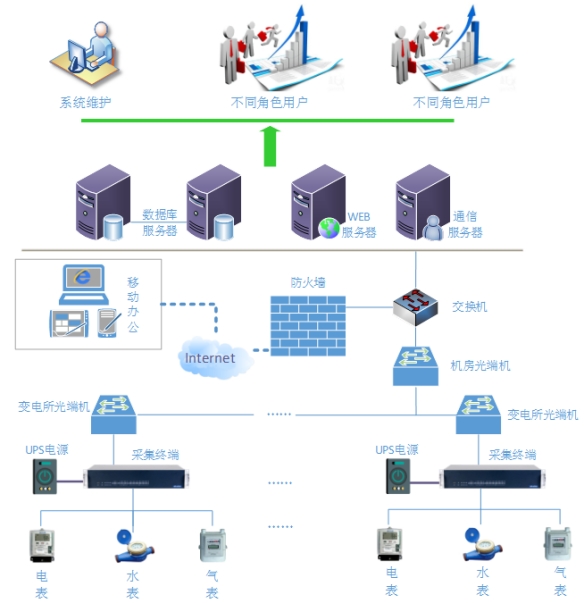

系统架构图如下：

集中供能的采集企业（如燃气公司、电力公司、供热公司、自来水公司等） 或地市已建能源分中心的采集方案：企业已经建有能源管理系统、集抄系统、DCS等系统，这个需要根据企业提供的是视图方式或OPC方式来读我们所需要的数据，我们专门开发了针对此类情况的采集系统，采集系统单独放在我司提供的PC机里，开发好程序，配置好参数，按照《能源计量数据采集系统数据传输协议》里规定的标准通过互联网或GPRS网络将数据上传数据采集平台。

企业没有配备计量器具的采集方案

1）电的数据采集：根据企业现场增加合适的电流互感器或电压互感器，加装带RS 485的电能表，根据DL/T645-1997或DL/T645-2007多功能电能表通信规约，开发读电表的采集程序，能源数据采集终端按照《能源计量数据采集系统数据传输协议》里规定的标准通过互联网或GPRS网络将数据上传到数据采集平台。

 2）水的数据采集：根据企业现场增加合适的远传水表或电磁流量计或超声波流量计等测量水的计量器具，根据这些计量器具的RS232或RS485的通信串口，根据流量计厂家提供通讯协议，我司进行通信协议开发，能源数据采集终端按照《能源计量数据采集系统数据传输协议》里规定的标准通过互联网或GPRS网络将数据上传到数据采集平台。

3）煤的数据采集：根据企业现场进行各种进煤计量装置，包括轨道式煤耗称重装置，翻斗式煤耗称重装置，斜拉式煤耗称重装置， 铲车进煤煤耗称重装置。

4）天然气、煤气、蒸汽、油(重油、柴油、汽油等)的数据采集：采集原理相同,根据企业现场，增加合适的计量器具：例如智能涡轮流量、涡街流量计，罗茨流量计等，这些计量器具带有RS232或RS485的通信串口，根据流量计厂家提供通讯协议，我司进行通信协议开发，能源数据采集终端按照《能源计量数据采集系统数据传输协议》里规定的标准通过互联网或GPRS网络将数据上传到数据采集平台。

企业已经安装计量器具的采集方案

1.计量器具没有RS485接口：有些企业安装的计量器具比较早只有4—20Ma的信号，没有RS 485通信接口，采集的方案有两种：1、将计量器具更换成带有RS 485通信串口的；2、在4-20Ma增加一进二出的信号隔离器，将信号分成两路，一路给企业用，一路给我司用。将根据新更换的仪表的RS485通讯协议开发，能源数据采集终端按照《能源计量数据采集系统数据传输协议》里规定的标准通过互联网或GPRS网络将数据上传到数据采集平台。

2.计量器具带有RS485通讯接口：直接根据仪表的RS485通讯协议开发，能源数据采集终端按照《能源计量数据采集系统数据传输协议》里规定的标准通过互联网或GPRS网络将数据上传到数据采集平台。

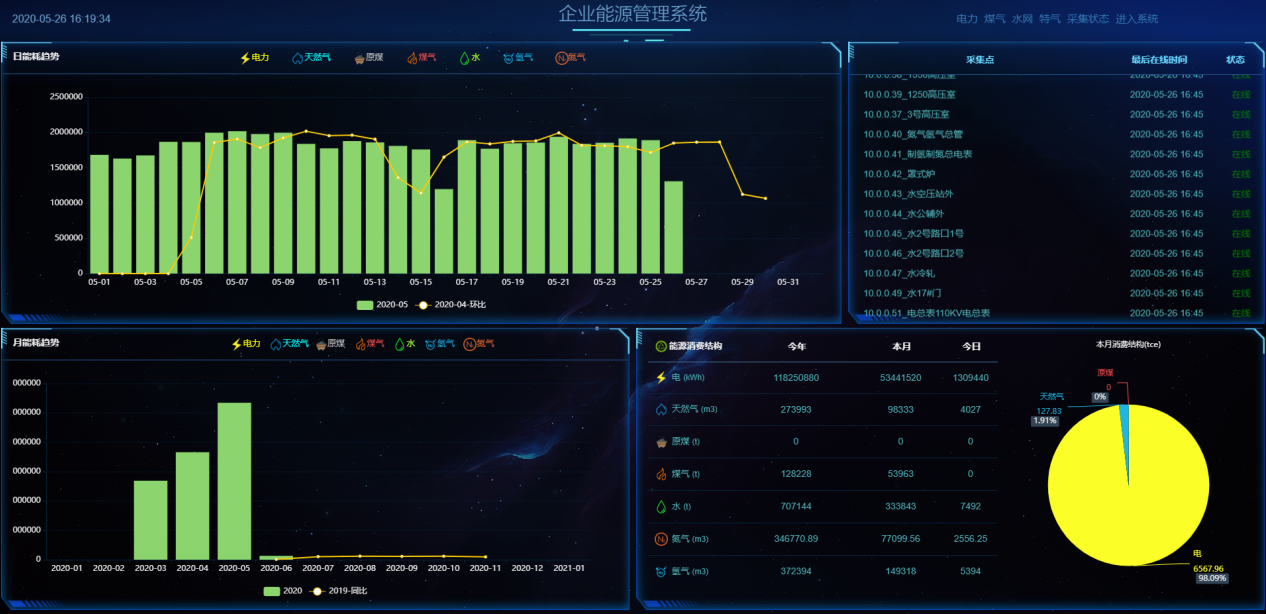

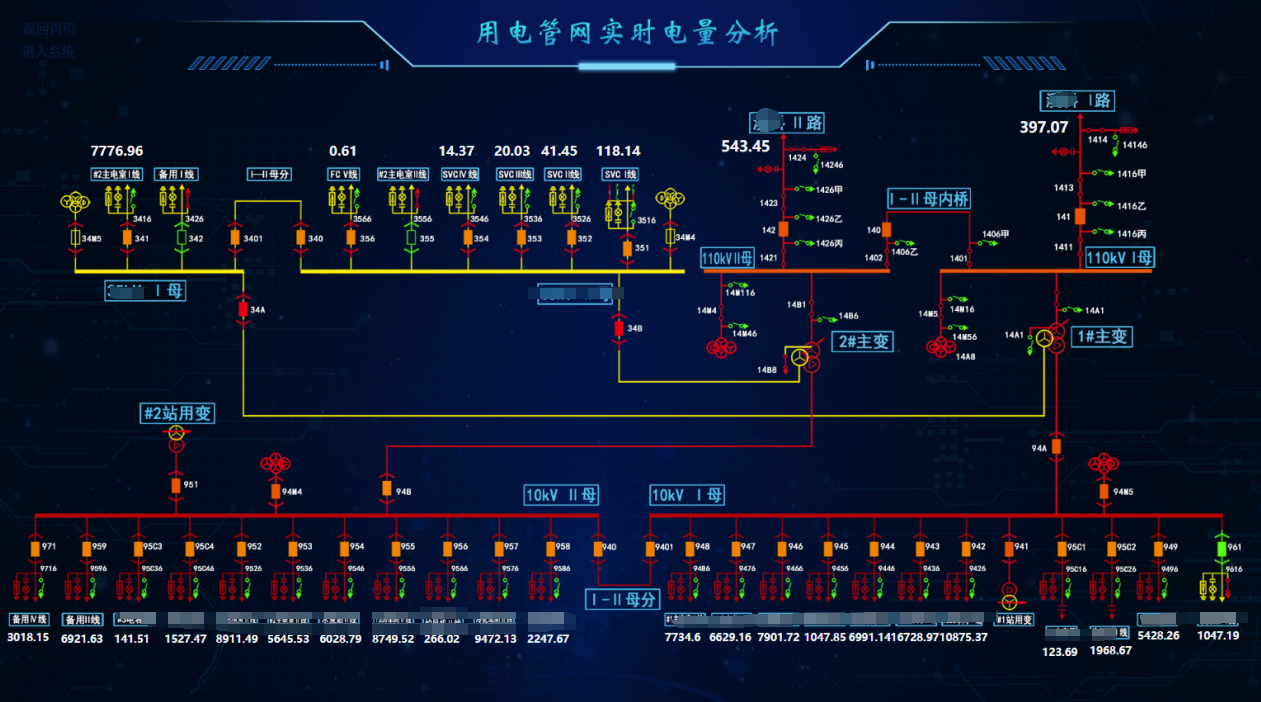

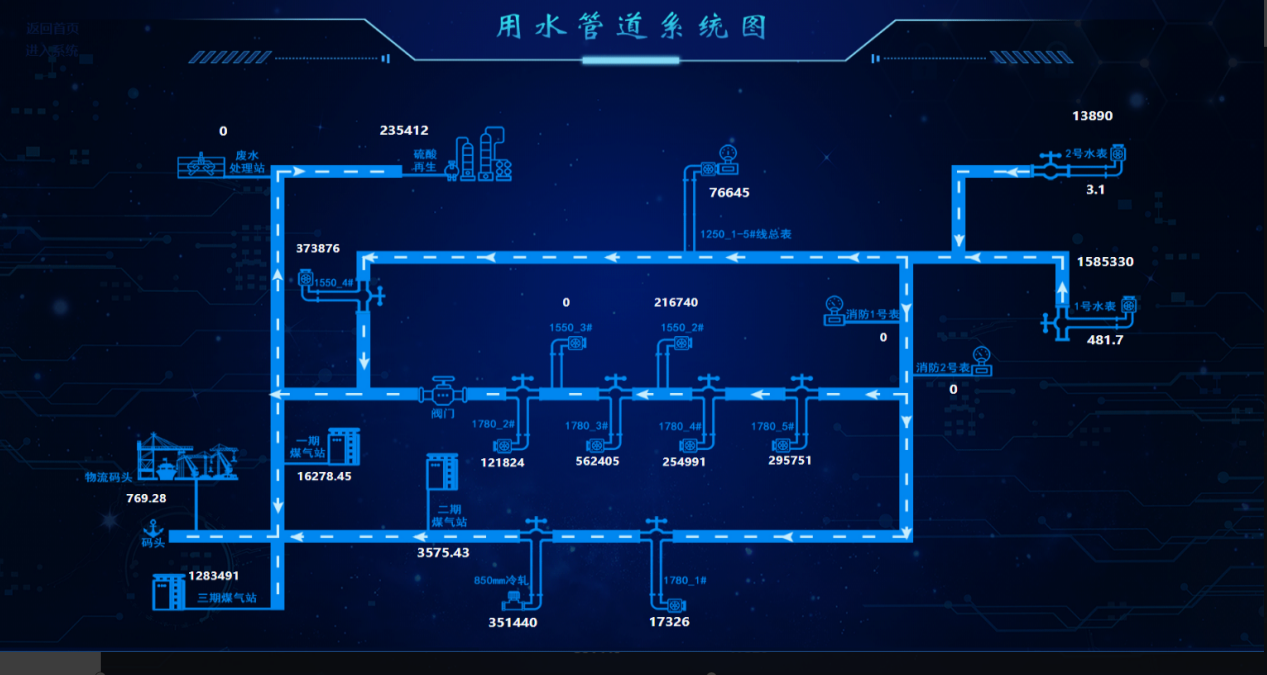

企业系统展示：
